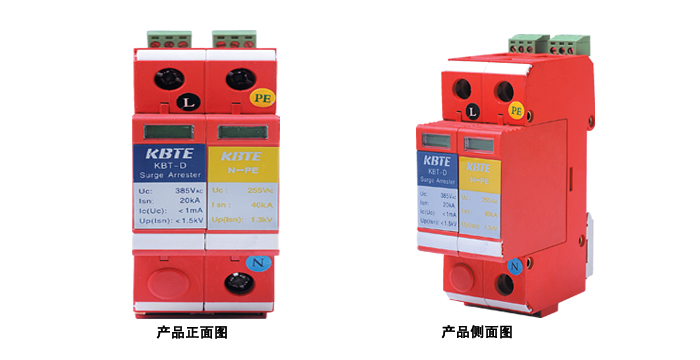

KBT-D220/1+1/20型單相電源防雷模塊適用于TT電網制式或電網質量較差、電壓波動較大的場合，廣泛應用于移動通信基站、微波通信站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、開關箱等各種重要且易遭受雷擊的設備。



產品特點：
 1.防雷模塊應采用36mm標準導軌國定在配電屏或電源設備內；
  2.防雷模塊應根據TT、TN電網的不同特點，按照模塊上的接線標識采用不同的鏈接方式
并聯安裝在被保護的電源行路上，其中相保護模塊應與自動斷路器或保險絲串聯后并聯 接在相線上；
  3.連接導線應采用多股銅線，其截面積要求應參照相關規范要求（通常電源連接線≥ 6mm^2,接地線≥10mm^2）,長度大于0.5米時要適當增加銅線的截面積；
  4.安裝或拆卸防雷箱時必須先斷開電源，嚴禁帶點操作；
  5.安裝好后應檢查連接導線是否擰緊，自動斷路器開關是否合上，一切正常后方能通電。

技術參數：



名稱	編號	型 號	規格	持續工作電壓（V）	通流 容量In(8/20) (kA)	通流 容量 In(10/350) (kA)	前置斷路器 (A)	防護 級別	保護 水平 （V）	外觀尺寸
	131	KBT-D	220/1+1/80		80	20	100	第一級	2200	72×66×90
	132	KBT-D	220/1+1/60		60		63	第二級	2000
	116	KBT-D	220/1+1/40		40		40		1800	36×66×90
	117	KBT-D	220/1+1/20		20		20	第三級	1500

注意事項：
1.用戶單位應制定防雷設施管理制度，并指定專人管理；
2.定期檢查（測）防雷模塊的工作情況，雷雨過后即時查看，嚴禁已經老化的防雷模塊未經
修復而繼續使用；
3.當某個防雷模塊的指示窗口變?yōu)榧t色時，則對應的防雷模塊已經老化或被雷擊損壞，應立即撥出并及時更換或送廠家維修。
